Az „acél olvad tűzben" tévhit eloszlatása
Az acélszerkezetes épületek tűzállóságával kapcsolatban az egyik legelterjedtebb tévhit az, hogy tűz esetén az acél megolvad és az épület összedől. Ez az aggodalom érthetőnek tűnik, de alapvetően félreértelmezi az anyagtudomány tényeit és a valóságos tűzesetek lefolyását.
Valóság: acél olvadáspontja 1370°C
Az acél olvadáspontja 1370–1500°C körül van, ami rendkívül magas hőmérséklet. Egyetlen lakástűz sem ér el ilyen hőmérsékletet. A valódi kihívás nem az olvadás, hanem az acél teherbírásának hőmérsékletfüggő csökkenése – ami azonban teljesen kezelhető mérnöki probléma.
Lakástűz tipikus hőmérséklete: 600–900°C
Egy tipikus lakástűzben a hőmérséklet 600–900°C közé emelkedhet a legintenzívebb fázisban. Az acél teherbírása ennél a hőmérsékleten csökken: 550°C körül az acél szilárdsága kb. 60%-ára csökken a szobahőmérsékleti értékhez képest. Ez a kritikus hőmérséklet, amelyet a tűzvédelmi mérnökök figyelembe vesznek. Fontos azonban, hogy ez a csökkenés nem azonnali összeomlást jelent, hanem a kritikus hőmérséklet eléréséig van idő a menekülésre és az épület kiürítésére.
Mikor válik problémává az acél?
Az acélszerkezet kritikus hőmérsékletet akkor éri el, ha nincs megfelelő hővédelmi burkolata, és a tűz közvetlenül éri. Megfelelő passzív tűzvédelemmel (gipszkarton burkolat, tűzgátló festék, kőzetgyapot) az acélszerkezet védelmi ideje tetszőlegesen növelhető – 30, 60 vagy akár 90 percre is, a szabályozási és tervezési igényektől függően.
Tűzgátló bevonatok szerepe
Az acélszerkezet tűzvédelme nagyrészt a bevonatok feladatán múlik. Gipszkarton burkolat, speciális tűzgátló vakolat (vermikulit, perlitalapú), intumeszkáló (duzzadó) tűzgátló festék – ezek mind alkalmasak arra, hogy megakadályozzák a kritikus hőmérséklet elérését a meghatározott védelmi időtartam alatt. A tűzgátló bevonat nem teszi az acélt tűzálló anyaggá, hanem időt nyer – amelyet az emberek menekülésére és a tűzoltók beavatkozására lehet fordítani.
REI értékek és szabványok
A tűzállóság mérnöki jellemzésére az európai szabványrendszer a REI fogalmát vezette be, amely három alapvető tulajdonságot foglal össze.
REI: tartóképesség / tűzgátlás / tűzszigetelés
A REI betűszó három tulajdonságot jelöl: R (Resistance – teherbírás megtartása), E (Integrity – tűzgátlási képesség, azaz a tűz és a láng nem tör át a szerkezeten), és I (Insulation – hőátbocsátás korlátozása, azaz a túloldalon a hőmérséklet nem emelkedik kritikusan). Ezeket az értékeket percben adják meg.
REI 30, REI 60, REI 90 – mi kell mikor?
A REI 30 azt jelenti, hogy a szerkezet 30 percig megtartja mindhárom tulajdonságát szabványos tűzterhelés esetén. REI 60 és REI 90 értelemszerűen 60, illetve 90 percre vonatkozik. Hogy melyik kategória szükséges, azt az OTSZ (Országos Tűzvédelmi Szabályzat) és az épület tűzveszélyességi besorolása határozza meg. Egy kétszintes, kétlakásos ház esetén általában REI 30–60 elegendő, nagyobb vagy többlakásos épületeknél REI 60–90 lehet szükséges.
MSZ EN 1365 szabvány

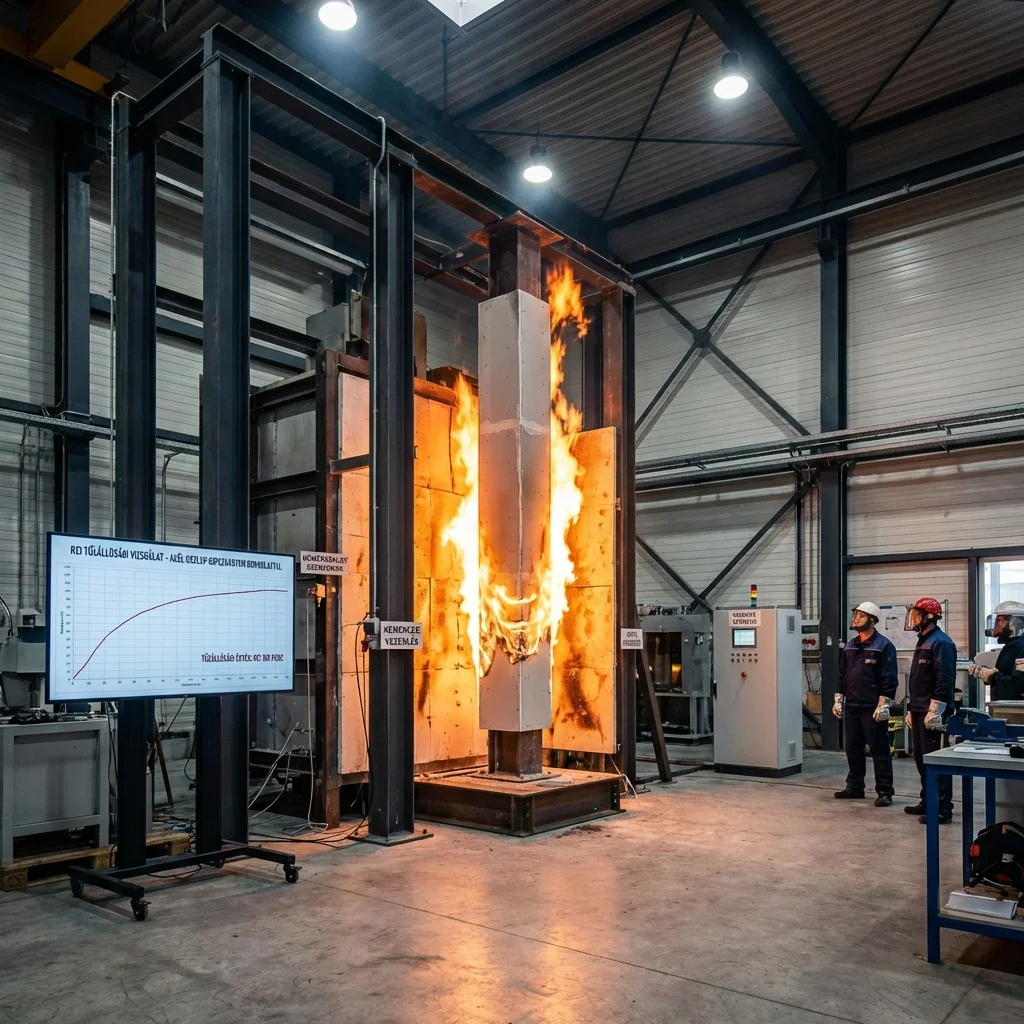

Az acélszerkezetes elemek tűzállóságának meghatározása az MSZ EN 1365 szabványsorozat szerint történik. Ez laboratóriumi tűzterheléses vizsgálatokat ír le, amelyek eredményei alapján az egyes szerkezeti megoldások tanúsíthatók. A tanúsított rendszerek részletes adatai megtalálhatók a gyártók műszaki dokumentációjában, és ezeket a tűzvédelmi tervező közvetlenül felhasználhatja a tervezés során.
Hazai OTSZ követelmények
Magyarországon a tűzvédelmet az OTSZ (253/2014. Korm. rendelet) szabályozza. Az OTSZ meghatározza az épületek tűzveszélyességi osztályait (A–E), a tűzgátló szerkezetekkel szemben támasztott REI követelményeket és a szükséges aktív tűzvédelmi rendszereket. Acélszerkezetes lakóházak esetén általában a „D" tűzveszélyességi osztály alkalmazandó, amelynél a teherhordó szerkezetekre REI 30 minimális követelmény lakóépületeknél – magasabb épületeknél vagy közösségi épületeknél ez magasabb lehet.
Passzív tűzvédelmi megoldások
A passzív tűzvédelem lényege, hogy az épület saját szerkezeti és anyagi kialakítása – beavatkozás nélkül – biztosítja a megkívánt ellenállást a tűzzel szemben. Az acélszerkezetes épületeknél a következő passzív megoldások állnak rendelkezésre.
Gipszkarton burkolat mint tűzgát
A gipszkarton lap – amelynek gyártása természetes gipszásvány alapján történik – kiemelkedő tűzgátló tulajdonságokkal rendelkezik. A gipsz kristályrácsában kötött vizet tartalmaz, amely tűz esetén elpárolog, és ezzel jelentős energiát von el a hőterjeléstől. Egy 12,5 mm-es standard gipszkarton lap körülbelül 20 perc védelmi időt biztosít az acélszerkezetnek; két lap 30–40 percet, három lap 60 percet is elér.
Speciális tűzálló gipszkarton (GKF)
A GKF (gipszkarton tűzgátló) jelű lapok üvegszál erősítést és különleges adalékanyagokat tartalmaznak, amelyek tűz esetén tovább lassítják a lap leromlását. Ezek a lapok azonos vastagságban 30–50%-kal hosszabb védelmi időt biztosítanak a standard gipszkarton lapokhoz képest. Az acélszerkezetes épületek teherhordó elemeinél és tűzgátló osztószerkezeteknél általában GKF lapok alkalmazása szükséges.
Intumeszkáló (duzzadó) tűzgátló festék
Az intumeszkáló festék szobahőmérsékleten normál festéknek tűnik, de 150–200°C fölötti hőmérsékleten reakcióba lép, és eredeti vastagságának 25–50-szeresére duzzad, egy hőszigető habréteget képezve az acél felületén. Ez a réteg lassítja az acél felmelegedését, és REI 30–60 védelmet biztosíthat viszonylag vékony (1–3 mm) rétegvastagsággal. Az intumeszkáló festék különösen ott alkalmazható előnyösen, ahol a gipszkarton burkolat esztétikai okokból nem kívánatos (pl. látszó acél szerkezetek).
Kőzetgyapot mint tűzgátló töltőanyag
A kőzetgyapot (bazaltkő alapú ásványi gyapot) nemcsak kiváló hő- és hangszigetelő, hanem természeténél fogva nem éghető anyag, amely akár 1000°C fölötti hőmérsékleten is megőrzi szerkezetét. Az acélprofilok közé töltött kőzetgyapot ezért nemcsak hőszigetelési, hanem tűzvédelmi feladatot is ellát – lassítja a tűz terjedését és védi a szomszédos acélprofilokat a felmelegedéstől.

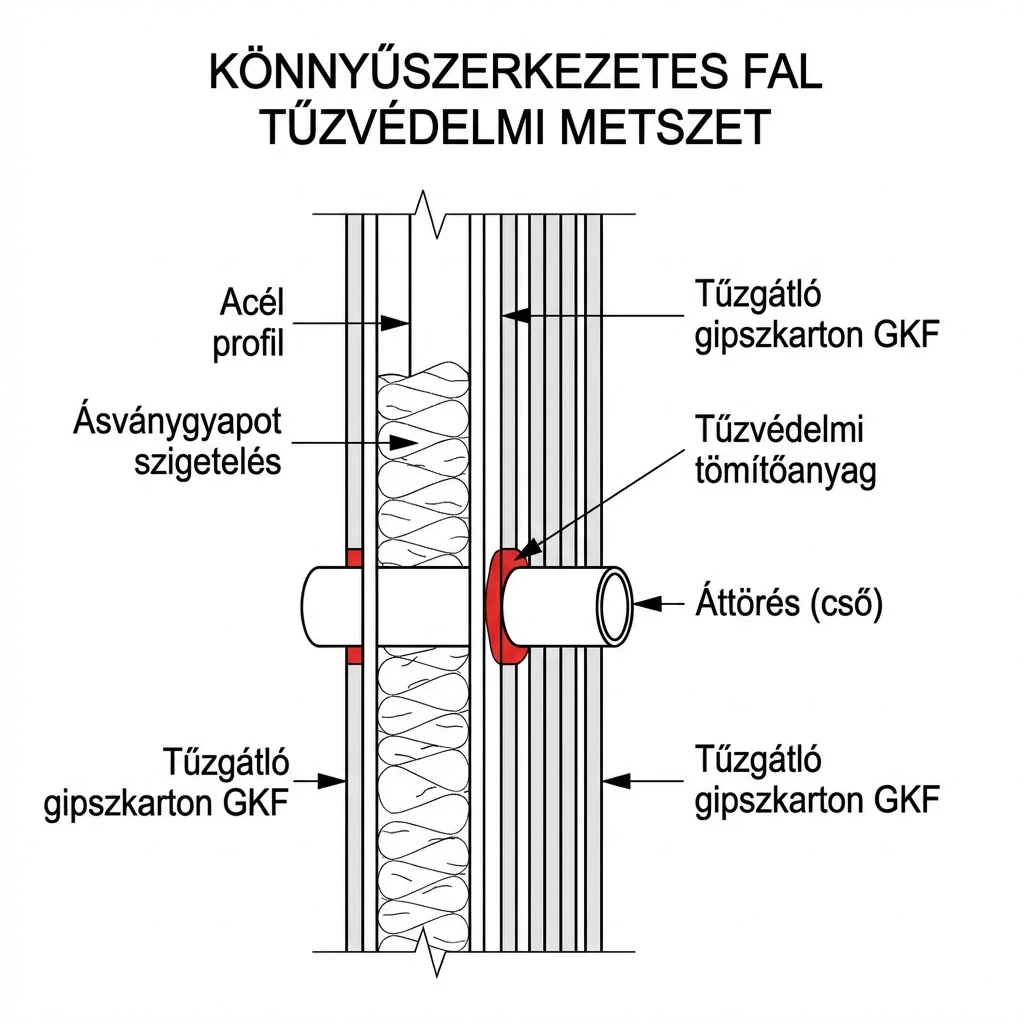

Megfelelő passzív tűzvédelemmel – gipszkarton burkolat, kőzetgyapot töltés és tűzálló tömítések kombinálásával – az acálszerkezetes ház REI 60 vagy annál magasabb értéket is elér, teljesítve a hazai lakóépületi tűzvédelmi előírásokat.
Aktív tűzvédelmi rendszerek
Az aktív tűzvédelem a passzív megoldások mellett kiegészítő, de sok esetben kötelező szerepet tölt be. Míg a passzív tűzvédelem a szerkezet kialakításán alapul, az aktív rendszerek tűz esetén beavatkoznak és csökkentik a tűz okozta kárt.
Tűzjelző berendezések
A füst- és hőérzékelők az aktív tűzvédelem alapjai. Lakóépületeknél az OTSZ ma már kötelezetté teszi a tűzjelzők beépítését, és jogos elvárás, hogy minden szinten, különösen a hálószobákban és a közlekedőkben legyenek elhelyezve. A korán beinduló riasztás drámaian csökkenti a személyi sérülések és a szerkezeti károk valószínűségét.
Sprinkler rendszer (ipari épületekben)
A sprinkler rendszerek lakóépületeknél Magyarországon nem kötelezők, de egyes esetekben – például többlakásos épületeknél vagy idősotthonokban – alkalmazásuk nagymértékben növeli a tűzbiztonságot. Ipari acélszerkezetes épületeknél (raktárak, csarnokok) a sprinkler rendszer alkalmazása sokkal elterjedtebb, és tűzbiztosítási szempontból is kedvező hatása lehet.
Menekülési utak biztosítása
Az OTSZ előírja a menekülési utak kialakítását és tűzgátló osztószerkezetekkel való lehatárolását. Acálszerkezetes épületeknél a lépcsőházak és folyosók tűzgátló REI 60 burkolatai biztosítják, hogy a menekülési útvonalak az előírt ideig használhatók maradjanak. Ez különösen fontos, mivel a legtöbb életvesztés tűzesetben nem a közvetlen lángtól, hanem a füstmérgezéstől és az áthatolhatatlan menekülési útvonalaktól következik be.
REI összehasonlítás táblázat
Az alábbi táblázat összefoglalja, hogyan változik az acálszerkezetes falak és pillérek REI értéke a különböző tűzvédelmi megoldások alkalmazásával. Az adatok tanúsított rendszerekre vonatkozó tájékoztató értékek.
| Szerkezeti elem | Bevonat nélkül | Standard gipszkartonnal | GKF gipszkarton + kőzetgyapot | Intumeszkáló festék (2 mm) |
|---|---|---|---|---|
| Acéloszlop (HEA 200) | REI 10–15 | REI 30 | REI 60–90 | REI 30–60 |
| Acálgerenda (IPE 240) | REI 10–15 | REI 30 | REI 60 | REI 30–60 |
| Könnyűacél (CW profil) fal | REI 15 | REI 30 | REI 60 | Nem alkalmazható |
| Acáloszlop (SHS 150×150) | REI 15 | REI 30 | REI 60–90 | REI 60 |
| Acélvázas tűzgátló válaszfal | – | EI 30 | EI 60–90 | – |
Tűzbiztosítás és tűzvédelem
Az acálszerkezetes házak tűzbiztosítása kapcsán is sok tévhit él – különösen az, hogy a biztosítók drágábban biztosítják vagy kockázatosabbnak ítélik ezeket az épületeket.
Biztosítók hogyan néznek az acálvázas házra?
A legtöbb magyarországi biztosító az acálvázas házakat – amennyiben azok az előírásoknak megfelelően épültek és műszaki leírásuk rendelkezésre áll – azonos feltételekkel biztosítja, mint a téglaházakat. A biztosítói díjszabás alapvetően az épület értékén, a tűzgátló besoroláson (tégla, vegyes, fa, stb.) és az épület korán alapul, nem pedig az alapterületen vagy az acélvázon önmagában.
Azonos vagy kedvezőbb díjak?
Ha az acálvázas ház műszaki dokumentációja igazolja a nem éghető szerkezeti anyagokat (acél + gipszkarton + kőzetgyapot), a biztosítók általában „nem éghető" vagy „téglaegyenértékű" besorolást adnak, ami kedvező díjszabással jár. Számos esetben az acálvázas ház biztosítási díja alacsonyabb volt, mint egy azonos értékű faszerkezetes épületé. Érdemes a biztosítóval előre egyeztetni és a műszaki dokumentációt bemutatni.
Tűzvédelmi tervezés folyamata
Az acálszerkezetes ház tűzbiztonsága csak akkor garantált, ha a tűzvédelmi tervezés már az építési engedélyezési szakaszban megkezdődik, és a kivitelezés során következetesen megvalósul.
Tűzvédelmi szakértő bevonása
Az OTSZ előírja, hogy az engedélyköteles épületek tűzvédelmi tervét tűzvédelmi tervezői jogosultsággal rendelkező szakember készítse el. A tűzvédelmi terv részeként meghatározásra kerülnek az egyes szerkezeti elemek REI követelményei, a tűzgátló osztószerkezetek elhelyezése, a menekülési utak tervezési elvei és az aktív tűzvédelmi rendszerek szükségessége.
OTSZ dokumentáció
Az engedélyezési dokumentáció részét képezi a tűzvédelmi dokumentáció, amely tartalmazza az épület tűzveszélyességi osztályba sorolását, a tűzterhelés számítását és a tűzgátló szerkezetek részletrajzait. Acálszerkezetes épületeknél különösen fontos a csatlakozások, átvezetések és tűzgátló záróelemek (tűzgátló habok, gégecsőtömítők) részletes dokumentálása, mert ezek a pontok a tűzterjedés potenciális útvonalai.
A részletes szerkezeti kialakításhoz és az élettartammal kapcsolatos kérdésekhez olvassa el cikkünket: Acélvázas ház élettartama és tartóssága. A falszerkezet rétegrendjéről bővebben itt olvashat: Könnyűszerkezetes ház rétegrendje és falszerkezete.
