A falszerkezet és a rétegrend az acélvázas könnyűszerkezetes ház egyik legkritikusabb tervezési kérdése. Sokan a falat egyszerűen „falnak" tekintik – valami, ami elválaszt és tart. Valójában azonban az acélvázas ház fala egy gondosan megtervezett, rétegekből felépülő rendszer, amelynek minden egyes elemének pontos funkciója van. Hibás rétegrend esetén nem csupán az energiahatékonyság romlik – komoly párakondenzációs, rozsdásodási és szerkezeti problémák is felléphetnek.
Ebben a cikkben részletesen bemutatjuk az ÚTALAP Építőipari Kft. által alkalmazott falszerkezet és rétegrend felépítését, az egyes rétegek funkcióját, és elmagyarázzuk, miért nem szabad spórolni a megfelelő megvalósításon.

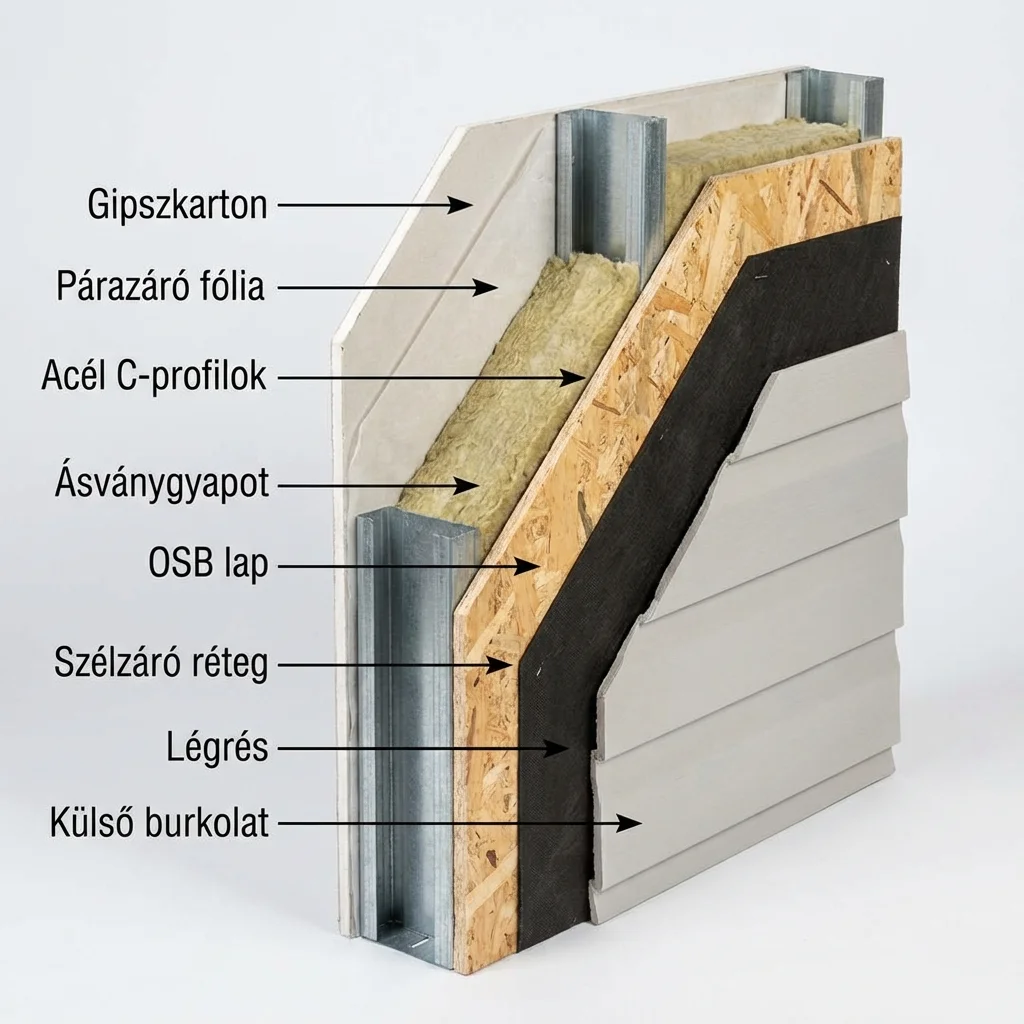

Az acélvázas ház falszerkezete belülről kifelé
Az acélvázas ház falszerkezete rétegről rétegre, belülről kifelé haladva a következőképpen épül fel:
1. réteg: Belső gipszkarton (2 × 12,5 mm)
A belső felület kettős gipszkarton lapozásból áll. A dupla réteg nem csupán a statikai merevséget növeli, hanem jelentősen javítja a tűzállóságot (EI 30–EI 60 teljesítmény érhető el) és az akusztikai csillapítást. Speciális esetekben nedvességálló vagy tűzálló gipszkarton kerülhet alkalmazásra (pl. fürdőszoba, konyha, lépcsőház). A két réteg illesztési vonalai eltolva helyezkednek el egymáshoz képest, ami megakadályozza az átmenő repedések kialakulását.
2. réteg: Gőzsperre fólia (páravezető)
A gipszkarton mögött helyezkedik el az egyik legfontosabb és leggyakrabban félreértett réteg: a gőzsperre (belső párazáró) fólia. Feladata, hogy megakadályozza a belső térből érkező párás levegő bejutását a falszerkezet hidegebb zónáiba, ahol kicsapódhatna. A gőzsperre fólia nem légzáró, hanem párafékezős – alacsony SD-értéke (diffúziós ellenállás) belülről kifelé haladva csökken, ami az ún. „páradiffúziós gradiens" elvét követi. A fólia illesztéseinek, átvezetéseinek és szélillesztéseinek légzáró ragasztatása kulcskérdés – ez a kivitelezés egyik legtöbb figyelmet igénylő lépése.
3. réteg: Acél CW profilok és kőzetgyapot hőszigetelés
A falszerkezet gerincét az acél CW (Canal Wall) profilok adják, amelyek jellemzően 100 mm vagy 150 mm szélességűek, attól függően, hogy mekkora kőzetgyapot réteg szükséges. A profilok között kőzetgyapot hőszigetelő tábla kerül elhelyezésre, amely egyszerre biztosít hő- és hangszigetelést. A kőzetgyapot előnyei a gyapjúhulladékhoz hasonló termékekkel szemben: nem brenngő, páraáteresztő, és egyforma tömörsége hosszú élettartamot biztosít. A 100 mm-es kőzetgyapot + 100 mm-es profil rendszer összesített falvastagságra vetítve U ≈ 0,20–0,25 W/m²K értéket ad; a 150 mm-es megoldás U ≈ 0,15 W/m²K közelébe kerül.
4. réteg: OSB lemez (18 mm)
Az acélvázat kívülről egy 18 mm vastag OSB (Oriented Strand Board) lemez borítja. Az OSB több funkciót tölt be: merevíti a falszerkezetet (vízszintes erők felvétele, szélterhelés), alapot ad a páraáteresztő fóliának, és rögzítési felületet biztosít a homlokzati rétegrendnek. Az OSB lemezek illesztéseinek pontos kivitelezése (keresztlécek közé, nem közvetlenül a profil szélére) és a szükséges hézag (1–2 mm) meghagyása megakadályozza a nedvességtágulásból eredő deformációt.
5. réteg: Szélsperre fólia (páraáteresztő)
Az OSB lemez külső felületére kerül a szélsperre (diffúziós, páraáteresztő) fólia. Ennek feladata fordított a gőzsperre fóliáéhoz képest: a kívülről érkező csapadékot (csapóeső) és szelet megakadályozza a falba jutásban, de a belülről kifelé vándorló pára szabadon kiléphet rajta. Az SD-értéke rendkívül alacsony (< 0,05 m). Ragasztott illesztéssel és ráhajlással kell felszerelni az átvezetéseknél.
6. réteg: Légrés és lécezés
A szélsperre fólia és a homlokzati burkolat között 20–40 mm-es légrés szükséges. Ezt függőleges lécezéssel biztosítják. A légrés szerepe kettős: egyrészt lehetővé teszi a pára elpárolgását és az esetlegesen bekerülő csapadék elvezetését, másrészt hozzájárul az épület hővédelmi teljesítményéhez (alulról felfelé áramló levegő elhordja a hőt nyáron).
7. réteg: Homlokzati burkolat
A legkülső réteg a homlokzati burkolat, amely a ház esztétikai megjelenését adja, és az első védelmet nyújtja az időjárás ellen. Erről részletesebben a homlokzati burkolatok fejezetben olvashat.
Rétegrend összefoglaló táblázat
| Réteg neve | Anyag | Vastagság | Fő funkció | U-értékhez való hozzájárulás |
|---|---|---|---|---|
| Belső gipszkarton | Gipszkarton lap (2 réteg) | 2 × 12,5 mm | Belső felület, tűzállóság, hangcsillapítás | Kismértékű |
| Gőzsperre fólia | Párafékezős fólia (SD ≥ 2 m) | 0,2 mm | Belső páraszabályozás, kondenzáció megelőzése | Nincs közvetlen |
| Acél CW profil + kőzetgyapot | Galvanizált acél + kőzetgyapot | 100–150 mm | Hőszigetelés, statikai váz, hangcsillapítás | Meghatározó (80–90%) |
| OSB lemez | OSB/3 (víztaszítóan kezelt) | 18 mm | Merevítés, rögzítési alap | Kismértékű |
| Szélsperre fólia | Páraáteresztő diffúziós fólia | 0,2–0,5 mm | Szél- és csapóeső elleni védelem, pára kiengedése | Nincs közvetlen |
| Légrés + lécezés | Fa léc (impregnált) vagy fém léc | 25–40 mm | Szellőzés, páraleadás, hűtő hatás | Közvetett (nyári hővédelem) |
| Homlokzati burkolat | Vakolat / fa / fém / klinker | Változó | Esztétika, csapadékvédelem | Változó (EPS esetén jelentős) |
A gőzsperre fontossága – miért kulcskérdés a párakezelés?
Az acélvázas ház egyik legtöbbet félreértett aspektusa a pára kezelése. Sokan azt gondolják, hogy az acélvázas ház „lélegzik" – vagy éppen ellenkezőleg, hogy teljesen légzártan kell megépíteni. Valójában a helyes megközelítés a páravezetési gradiens elvének követése.
A belső tér páratartalma (főzés, légzés, fürdés) magasabb, mint a külső levegőé – legalábbis télen. A páramolekulák a magasabb koncentráció felőli irányból a kisebb koncentráció felé vándorolnak, azaz a belső térből a fal belseje felé. Ha ez a vándorlás nem kontrollált, a párás levegő eléri a fal hideg zónáját, ahol kicsapódik – és ez penész, rozsdásodás és szerkezeti károsodás forrása lehet.
A gőzsperre fólia ezt megakadályozza: lelassítja a pára bejutását a falszerkezetbe, de nem zárja le teljesen. A szélsperre fólia másik oldalon gondoskodik arról, hogy ami mégis bekerül, az ki is tudjon lépni. A rendszer akkor működik helyesen, ha a belső oldal SD-értéke legalább 5-10-szer nagyobb a külső oldalénál – ezt nevezzük a párakezelés arany szabályának.
Hibás gőzsperre beépítés esetén: a pára bejut a falszerkezetbe, az acélprofilokon lecsapódik, és megindítja a korróziófolyamatot – ez az acélvázas ház egyetlen valódi veszélyforrása, amelyet helyes kivitelezéssel teljes mértékben el lehet kerülni.

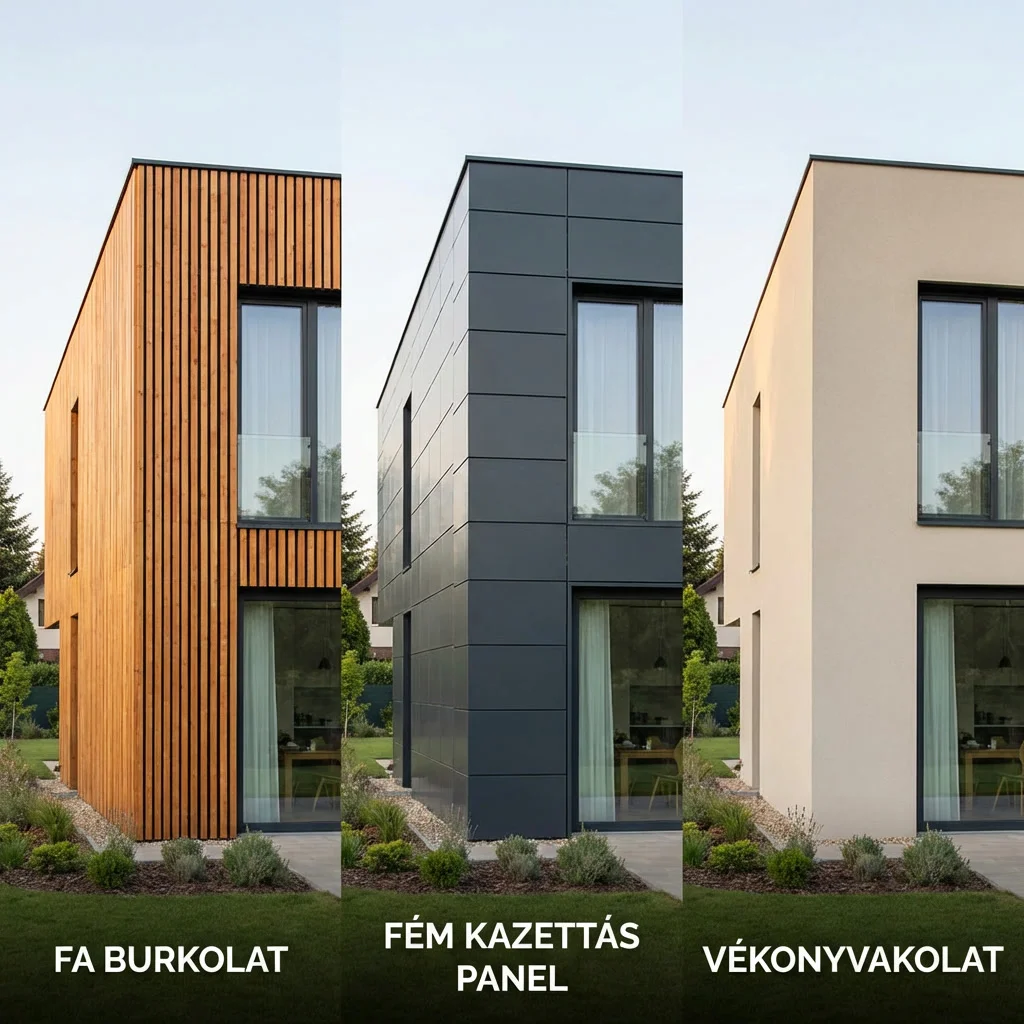

Homlokzati burkolási lehetőségek
Vékonyvakolatos ETICS rendszer
A leggyakoribb megoldás Magyarországon. Az OSB felületére vagy közvetlenül a szélsperre fóliára ragasztott EPS (habosított polisztirol) vagy MW (ásványi gyapjú) táblák, majd ragasztóágyba ágyazott hálóval és vékonyvakolattal zárják le a rendszert. Előnyei: olcsó, sokféle szín és textúra, kevés karbantartás. Hátrányai: mechanikai sérülésekre érzékeny, és a légrés hiánya miatt néha problémás.
Fa homlokzatburkolat
Természetes megjelenés, kiváló esztétika, de rendszeres karbantartást igényel (lazúrozás, festés 5–8 évente). Thermo-kezelt fa vagy iparilag felületkezelt deszkák esetén az időközök hosszabbak. A fa burkolat mindig légrés felett kerül elhelyezésre, ami kedvező a szerkezet szellőzése szempontjából.
Fém kazettalemez
Modern, ipari megjelenés. Szinte karbantartásmentes, extrém időjárásnak ellenálló, és 40–50 éves élettartamra tervezhető. Különösen kedvelt kortárs és minimál stílusú épületeknél. Hátránya a magasabb kezdeti beruházási költség.
Klinker / tégla szarufa
A „téglaház hatást" hozza létre anélkül, hogy teherhordó falat kellene emelni. Klinker tégla szarufák (vékony téglaburkolat elemek) kerülnek a légrés után egy acélkonzol-rendszerre. Rendkívül tartós és természetes megjelenésű, de magasabb beruházási költséggel jár.
A rétegrend és az U-érték kapcsolata
Az épület energetikai teljesítményét alapvetően meghatározza a fal U-értéke (hőátbocsátási tényező, W/m²K). Minél kisebb az U-érték, annál kisebb a hőveszteség. A hatályos nZEB követelmények szerint a fal U-értéke legfeljebb 0,24 W/m²K lehet (alapkövetelmény), de a magasabb energiaosztályokhoz (A, A++) ez akár 0,15 W/m²K alá is szorítható.
Hőszigetelő anyagok összehasonlítása
| Anyag | λ (hővez. tén., W/mK) | Szükséges vastagság 0,15 U-hez | Páraáteresztés | Tűzállóság |
|---|---|---|---|---|
| Kőzetgyapot (MW) | 0,035–0,040 | ~200–240 mm | Kiváló (páraáteresztő) | Nem éghető (A1) |
| PIR (poliizocianurát hab) | 0,022–0,028 | ~130–160 mm | Alacsony (párazáró) | Lassan éghető (B–C) |
| EPS (polisztirol) | 0,031–0,038 | ~170–220 mm | Alacsony | Éghető (E) |
Az ÚTALAP Kft. alapértelmezetten kőzetgyapotot alkalmaz a falszerkezetben, mivel ez a legjobban illeszkedik a párakezelési elvekhez, tűzállóságban kimagaslik, és hosszú élettartamra is alkalmas.
nZEB U-érték követelmények (2026): Fal: U ≤ 0,24 W/m²K (min. köv.) | Tető: U ≤ 0,17 W/m²K | Padló: U ≤ 0,30 W/m²K | Ablak: U ≤ 1,15 W/m²K. Az ÚTALAP tervezői minden épületnél ellenőrzik, hogy a rétegrend megfelel-e az aktuális energetikai előírásoknak.
Tetőszerkezet rétegrendje (tetőtéri beépítésnél)
A tetőtéri helyiségeket határoló tetőszerkezet rétegrendje hasonló elveket követ, de néhány különbséggel:
- Belső gipszkarton (2 × 12,5 mm) – tűzállóság és belső felület
- Gőzsperre fólia – belső páravezetés szabályozása
- Acél szarufaprofilok közötti kőzetgyapot (200–300 mm)
- Páraáteresztő diffúziós fólia
- Szellőző légrés (min. 40 mm)
- Tetőlécezés és tetőhéjalás (cserép, bitumenes zsindely, trapézlemez)
A tetőnél különösen fontos a szellőző légrés mérete: elégtelen szellőzés esetén a tető életideje rövidül, és a nyári hőterhelés is nagyobb lesz.
Hol találhat további információkat?

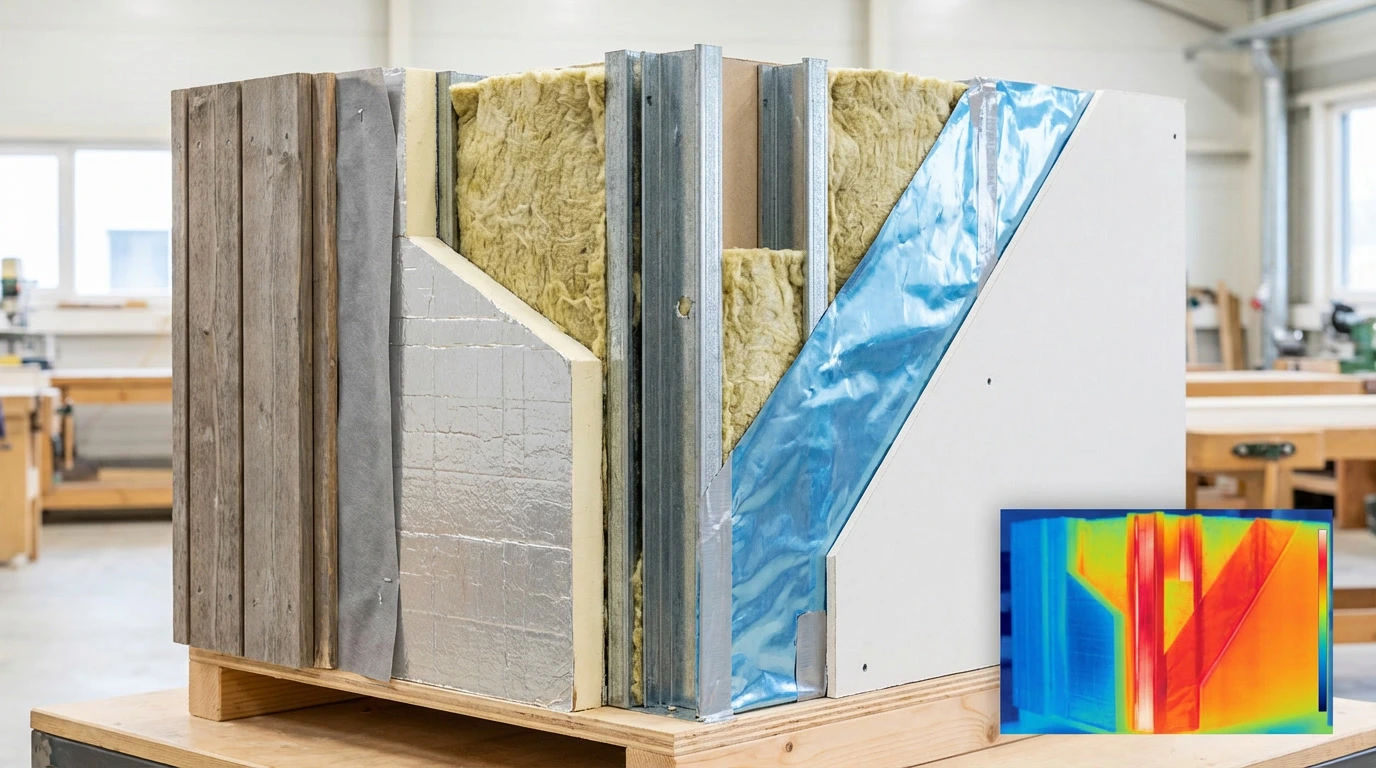

Ha szeretné megismerni a könnyűszerkezetes ház szigetelési megoldásait még részletesebben, olvassa el szigetelési megoldásokról szóló cikkünket. Az nZEB követelményekről pedig ebben a cikkünkben olvashat bővebben.
Ha konkrét épülete tervezésével kapcsolatban kérdése van – különösen ha az energetikai célok és a rétegrend részleteit szeretné tisztázni – forduljon hozzánk bizalommal. Megtekintheti galériánkat is a megvalósított projektjeinkről, és típusházaink listáján tájékozódhat az elérhető alaptípusokról.
